怎么看端子线的规格型号?

怎么看端子线的规格型号?
发布时间:2020.09.04  新闻来源:东莞市丰派电子有限公司   浏览次数:

端子线作为电器内部最常见的内部连接线,可以选择不同的导体数目以及间距,使得主板,PCB板之间的连接更为便捷,那么我们如何去判断所使用端子线的具体规格型号呢?下面就让我教大家一个简单的判断方法。

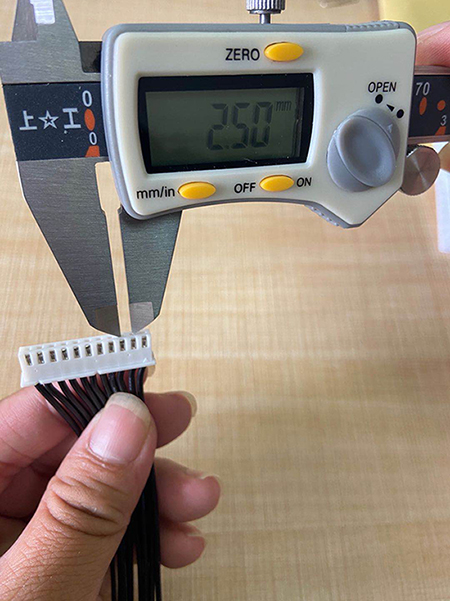

首先,面对一般常用的端子线,例如1.0mm,2.0mm,2.54mm的端子线,怎么去判断呢?判断之前,我们需要明白这个数值所代表的意义,其实1.0mm,2.0mm,2.54mm,指的就是端子线相邻针脚之间的距离,我们拿到一条端子线,最简单判断端子线具体规格型号的方法就是,先去测量端子线相邻针脚之间的距离,根据端子线相邻针脚之间的距离,我们就可以大概得知这个端子线所用的端子型号,如下图所示,测量得出端子线相邻针脚之间的距离为2.5mm,则端子线的型号为2.5间距端子线。

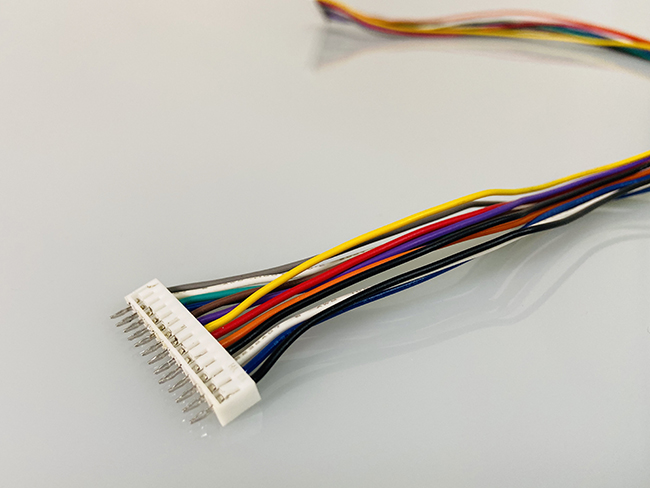

其次,除了要测量端子线相邻针脚之间的距离外,我们还要判断,端子线接头处,带不带针,针又分为直针(针与胶壳成180°方向),卧针(针与胶壳成90°方向),间距2.0mm,2.5mm真针的分别是SAN,SCN端子线,而间距为2.0mm,2.5mm的卧针端子线则分别是JC20,JC25端子线

另外对于一些打冷压圆环的端子线,则需要测量圆环内圆的直径,外圆的直径,以及厚度,就可以得知冷压圆环端子线的一些具体参数,从而找到是哪一款冷压圆环的端子线。

最后,面对一些特殊的端子线,例如莫利士,红星辰,豪迅品牌的端子胶壳,我们则需要测量出针脚的间距长宽,提供端子线的照片,咨询专业的端子线生产厂商,端子线生产厂商有着多年的从业经验,面对一些特殊的端子胶壳,往往都是能够知道端子线的规格型号!
